Podle Boylova-Mariottova zákona
Konstantu určíme z podmínky, že při objemu
V = 10 l je tlak p = 0,2 MPa, tj.
Je tedy
kde za V budeme dosazovat v m 3 , tlak p vyjde v Pa.
Tabulka hodnot pro sestrojení grafu:
|
V [l] |
1 |
2 |
4 |
6 |
8 |
10 |
|
p [MPa] |
2,0 |
1,0 |
0,5 |
0,33 |
0,25 |
0,2 |

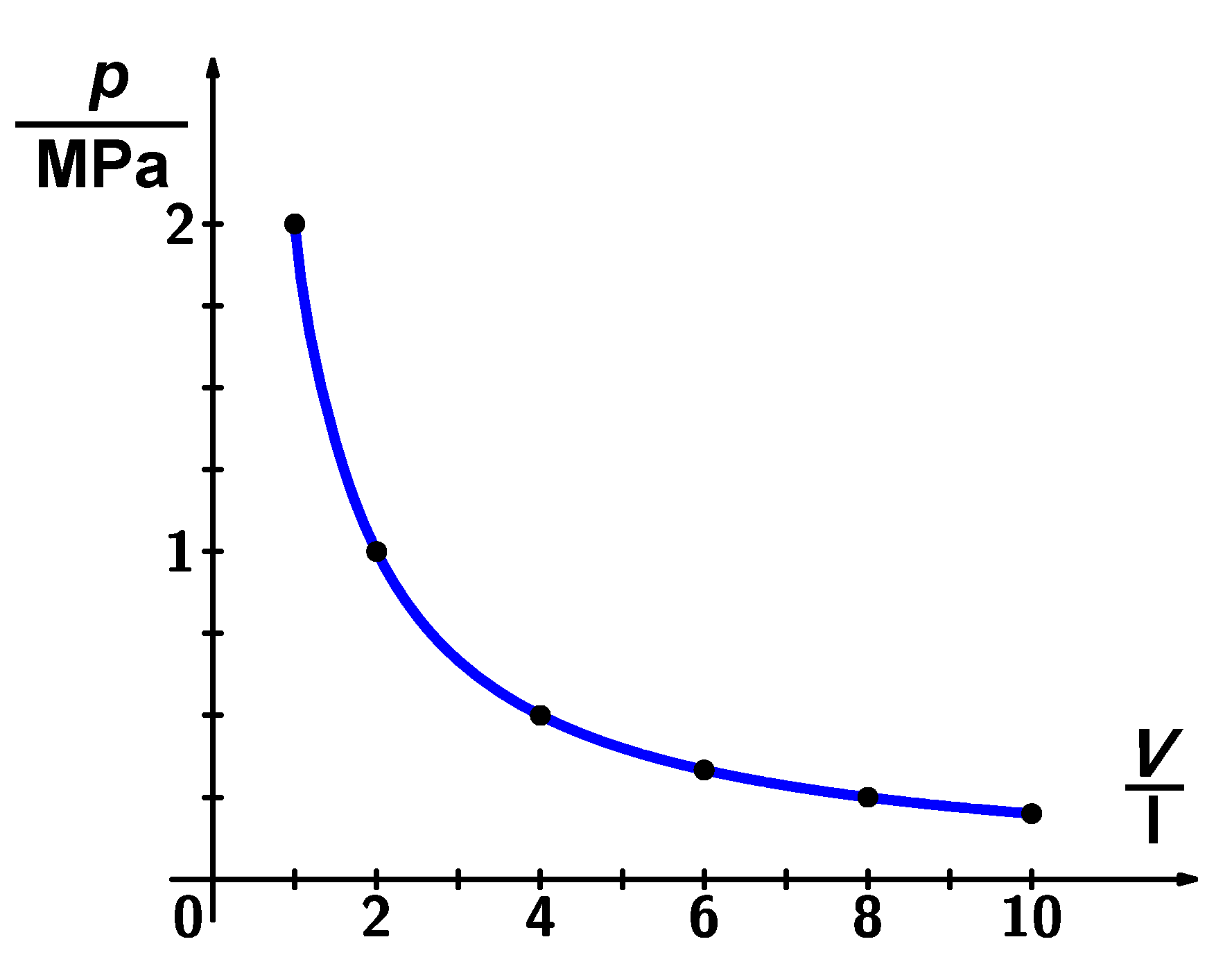

Graf závislosti tlaku p na objemu V :
